在生物樣本庫、規?；竽劣N、第三方醫學檢測、新材料低溫測試等常態化低溫作業場景中，液氮罐依靠液氮汽化制冷維持-196℃恒溫儲存環境。受真空絕熱特性限制，無論儲存型還是運輸型液氮容器，液氮都會產生持續性自然蒸發，需要定期補充液氮，以此保障樣本與實驗材料的儲存安全。

　　傳統作業模式下，行業普遍采用人工定期巡檢、手動補液的作業方式。該模式不僅耗費大量人力成本，還存在諸多弊端：人工巡檢存在時間盲區，極易出現補液不及時、罐體干罐的問題，直接造成細胞、胚胎、種質精液等珍貴樣本報廢;人工加注液氮時易發生噴濺、凍傷、缺氧窒息等安全事故;同時人工操作無法精準把控加注量，頻繁超量加注會加劇液氮揮發損耗，長期下來耗材成本居高不下。

　　在此行業痛點下，液氮自動補液控制系統逐步普及，依托液位采集模塊、電控單元與供液設備形成閉環控制，全程無需人工干預，可24小時穩定維持罐內液氮液位。本文結合現場實操經驗，拆解自動補液控制邏輯、兩大主流實現方案，并普及設備選型、安裝調試及故障維護相關要點，為各行業用戶搭建自動補液系統提供完整參考。

　　一、傳統手動補液核心弊端

　　現階段中小型實驗室仍以手動補液為主，操作人員依靠經驗制定補液周期，利用敞口傾倒、簡易軟管引流的方式加注液氮，適配單臺少量罐體使用。但面對多罐體集群化儲存場景，該模式短板會被無限放大：

　　1. 安全風險偏高：-196℃超低溫介質特性特殊，人工加注易因罐體傾斜、壓力失衡出現液氮噴射，造成人員凍傷;密閉儲存室內過量液氮汽化會置換氧氣，引發缺氧窒息隱患。

　　2. 液位管控精度差：人工無法實時監測罐內實時液位，僅能依靠稱重、目視觀察白霧狀態判斷余量，容易出現補液過量、補液滯后兩種問題，增加無效損耗或引發樣本凍存事故。

　　3. 人力成本冗余：多罐體樣本庫需要專人每日定點巡檢補液，夜間、節假日還需安排值班人員應急處理，人力調度成本高，且無法適配無人值守作業模式。

　　4. 容錯率極低：一旦出現人員排班疏漏、巡檢失誤，罐體液氮耗盡后短時間內儲存樣本便會失活，對于生殖中心、種質資源庫這類高價值樣本儲存場景，損失無法挽回。

　　二、自動補液控制系統組成與核心控制原理

　　1. 系統基礎組成

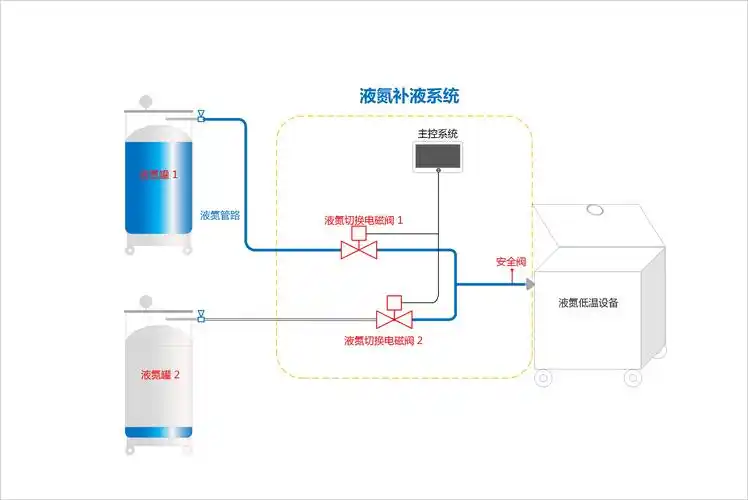

　　一套成熟的液氮自動補液控制系統，整體分為四大核心模塊，各模塊協同作業形成完整閉環，適配絕大多數常規液氮儲存容器：

　　液位采集模塊：主流分為電容式液位傳感器與壓差式液位傳感器兩種，直接內置在目標液氮罐內部，實時采集罐內液氮液位數據，同步轉化為電信號傳輸至電控主機，是系統判斷補液啟停的核心依據。

　　電控控制模塊：系統中樞單元，支持自定義設置液位上下閾值，即補液下限、停止上限;同時具備數據運算、信號輸出、故障報警、數據存儲功能，部分智能款可聯網實現遠程監控。

　　執行輸出模塊：以防爆低溫電磁閥為核心執行元件，接收電控模塊指令，精準控制供液管路通斷;適配超低溫工況，抗低溫結霜、不易卡頓，規避普通閥門低溫失效問題。

　　供液動力模塊：為補液作業提供輸送動力，分為自增壓補液罐與低溫補液泵兩種，也是兩種自動補液方案的核心區別，后文會詳細拆解。

　　2. 閉環自動控制邏輯

　　所有自動補液系統均遵循低液位自動啟泵補液、高液位自動停機的閉環控制邏輯，全程自動化運行，具體流程如下：

　　第一步，操作人員在電控面板預設參數，劃定安全液位區間：低于下限液位啟動補液，達到上限液位停止補液;第二步，液位傳感器7×24小時不間斷采集數據，并實時上傳至電控單元;第三步，當液位跌破預設下限，控制器輸出開關信號，開啟電磁閥與供液設備，液氮由補給端輸送至目標儲存罐;第四步，補液過程中傳感器持續反饋數據，液位回升至預設上限后，控制器立即切斷信號，關閉閥門與動力設備，終止補液;第五步，系統進入待機監測狀態，循環往復，始終將液位穩定在安全區間。

　　除此之外，高配控制系統增設多重聯動保護：具備管路泄漏報警、超時補液保護、高低液位雙重報警、斷電記憶功能，出現異常時可通過聲光、手機推送雙重預警，進一步規避設備故障風險。

　　三、兩種主流自動補液實現方案

　　結合供液動力來源區分，目前行業內分為自增壓罐式、增壓泵式兩套自動補液方案，分別適配小批量單罐體、大批量多罐體集群場景，用戶可根據罐體數量、場地條件靈活選擇。

　　1. 自增壓液氮罐自動補液方案

　　該方案以自增壓液氮補給罐作為供液端，搭配智能控制器、低溫電磁閥、輸送軟管組成一體化系統，也是目前中小型實驗室、單體樣本儲存常用的方案。其工作原理為：利用補給罐內部少量液氮自主汽化，提升罐內壓力，當內部壓力達到0.04~0.05MPa額定閾值時，依靠內外壓力差擠壓液氮，完成自動輸送。

　　整套系統無需外接電力驅動供液，僅電控與電磁閥需要供電，安裝簡單、改造成本低，可直接對接金鳳、東亞等常規YDS系列手提罐、靜態儲存罐。補液啟停完全由目標罐液位聯動控制，壓力不足時補給罐會自動增壓補壓，全程無需人工干預。

　　適配場景：單區域1~5臺液氮罐小型儲存區、醫美門診、鄉鎮畜牧站、中小型實驗室。

　　方案優勢：前期投入成本低，無需鋪設復雜管路;無機械運動部件，故障率低、維護簡單;停電狀態下仍可依靠壓力完成應急補液;適配各類常規液氮容器，無需改造罐體。

　　現存短板：補液流量受壓力限制，無法支持遠距離、多罐體同時補液;補給罐同樣存在自然蒸發損耗，需要定期統一補加液氮。

　　2. 低溫增壓泵集中補液方案

　　該方案屬于高端集群化自動補液系統，以大容量固定液氮儲罐作為總供液源，搭配專用低溫液氮泵、分流管路、多路電控閥組，可同時為數十臺液氮罐同步供給液氮。供液動力由低溫泵直接提供，壓力輸出穩定，不受液位高低影響。

　　控制系統可獨立為每一臺目標罐體單獨設置液位閾值，既能統一啟停補液，也能實現單罐獨立精準補液;同時后臺可匯總所有罐體液位、補液記錄、設備故障數據，方便管理人員統一運維。

　　適配場景：大型生物樣本庫、三甲醫院生殖中心、規?；B(yǎng)殖種質庫、高校專項低溫實驗室。

　　方案優勢：補液流量大、輸送距離遠，支持多路并行供液;液位控制精度更高，誤差可控制在±5mm以內;智能化程度高，支持遠程后臺監控、數據溯源，適配無人值守機房。

　　現存短板：整體造價高，需要鋪設專用防爆管路;低溫泵屬于易損運動部件，需定期保養更換;對場地通風、供電穩定性有硬性要求。

　　四、系統選型與現場安裝調試規范

　　1. 系統選型建議

　　5臺以內罐體、預算有限、場地簡單，優先選用自增壓罐式自動補液系統，性價比高，能夠滿足基礎自動化補液需求;罐體數量超過8臺、需要長期無人值守、有遠程管控需求，直接采用低溫泵集中補液方案，降低整體運維難度;手提型移動式液氮罐，不建議接入固定管路補液系統，可搭配便攜式智能液位報警器，輔助人工定時補液。

　　2. 安裝實操要點

　　第一，液位傳感器安裝時，需垂直置入液氮罐內部，固定于罐體中心位置，規避提筒、凍存架遮擋，防止液位采集數據失真;第二，輸送軟管必須選用專用耐低溫真空軟管，接口處加裝密封卡箍，禁止使用普通橡膠軟管，避免低溫脆裂泄漏;第三，電控箱需安裝在通風干燥、遠離罐體正上方的位置，防止液氮汽化受潮損壞電路;第四，管路鋪設盡量縮短長度，減少彎道，降低液氮輸送過程中的壓力損耗與汽化損耗。

　　3. 調試標準流程

　　安裝完成后禁止直接投入正式使用，需執行三級調試：空載通電調試，檢測傳感器信號、電磁閥啟閉、控制器報警功能是否正常;帶壓管路檢漏，對輸送管路充壓靜置30分鐘，排查接口泄漏問題;模擬補液測試，人為消耗液氮至下限閾值，驗證系統自動啟泵、補液滿值停機、異常報警全流程聯動效果，調試無誤后方可上線運行。

　　五、日常維護與常見故障排查

　　1. 日常維護規范

　　每周清潔傳感器探頭表面冰霜與雜質，避免探頭結厚霜導致數據失靈;每月檢查軟管接口、密封件老化情況，及時更換老化密封墊圈;每季度校驗控制器液位參數，校準傳感器數據;自增壓補給罐定期排放罐內多余壓力，低溫泵需按照廠家要求更換潤滑油、易損軸承。

　　2. 高頻故障及解決辦法

　　故障一：液位達標但系統不啟動補液：大概率為傳感器積霜、參數閾值設置錯誤、線路接觸不良;處理方式：清理探頭冰霜，重新校準上下限參數，排查接線端子。

　　故障二：補液過量無法自動停機：多為電磁閥閥芯卡滯、閥門密封失效;處理方式：斷電泄壓，拆解清理閥芯雜質，損壞嚴重直接更換原廠低溫電磁閥。

　　故障三：管路頻繁結霜、液氮泄漏：接口密封松動或軟管低溫老化;處理方式：重新緊固卡箍，更換耐低溫專用輸送軟管。

　　故障四：自增壓罐升壓緩慢：增壓閥堵塞、內膽真空性能衰減;處理方式：清洗疏通增壓管路，真空失效罐體需返廠檢修。

　　液氮自動控制補液，本質是通過智能電控模塊整合采集、執行、供液三大單元，以閉環控制替代傳統人工操作，從根源上解決人工補液不安全、精度低、成本高、容錯率差等行業痛點。對于中小型低溫作業場景，低成本的自增壓補液系統是優升級方案;針對大型集群化樣本儲存庫，集中式低溫泵補液系統更適配長期無人值守的運營模式。

　　自動化補液不僅能大化降低液氮蒸發損耗、削減人工運維成本，更能全方位保障生物樣本、實驗材料的儲存穩定性，是現階段液氮儲存行業智能化升級的必然趨勢。用戶在搭建系統時，切忌盲目照搬高配方案，結合罐體數量、場地條件、預算成本匹配對應的控制方案，同時做好常態化維護校準，才能大化發揮自動控制系統的使用價值。

---
